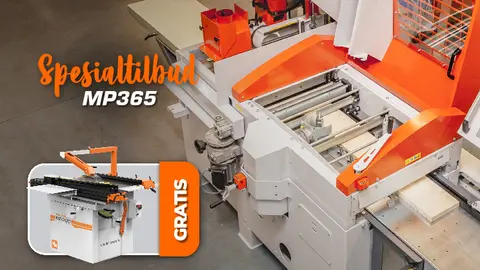

Meget allsidig femkutterhøvel med stor kapasitet
MP365 er en stabil, kraftig og utrolig allsidig femkutterhøvel med mulighet for både profilering og å høvle bjelker av større dimensjon.
Dette gir både private, treverk-, snekker- og annet trebearbeidingsverksted store muligheter, siden denne maskinen kan brukes til å profilere alt fra små, fine bilderammer til tykke tømmerhusbjelker.
MP365 er en videreutvikling av MP360. Unikt for denne maskinen er den femte akselen, som kan dreies 270°. Det gjør det også mulig å behandle et arbeidsstykke ovenfra, under, fra siden eller i vinkel. På spindelen kan det monters både pinnefreser (egen spindel), fres, kutter for løse stål eller sagblad. Siden omstillingen ikke varer særlig lenge, kan du raskt endre f.eks. fra enkel firesidig behandling til profilering.
Det kraftige støpejerns bordet er fast koblet til et stabilt stål-chassis, hvor underkutter,
sidekutterne og de integrerte inn- og utmatingsbordene er montert.
Dette gir meget lite vibrasjoner under høvling. Overkutteren og materullene er i en separat konstruksjon,
som er koblet sammen med støpejerns bordet ved hjelp av kraftige trapesgjenger.
Når mindre dimensjoner som f.eks. paneler eller lister høvlers, er overkutteren nært støpejerns bordet.
Hvis tømmerhusbjelker skal høvles, løftes kun øverste del av høvelen mens arbeidshøyden på inn- og utmatingsbordene blir den samme.
Dette gjør det enkelt å montere lengre bord både foran og bak høvelen. Høvelhøyden kan utvides til maksimalt 230 mm.
Fra fabrikk er MP365 allerede utstyrt med rette kniver, slik at arbeidet kan startes umiddelbart. Maskinen er beregnet for stasjonær bruk.
Inn- og utmatingsbordene er satt i fast høyde og kan enkelt utvides med ekstra bord eller rullebaner, slik at du bedre kan håndtere lengre materialer.
Maskinen har en egen motor for hver spindel. Alle de 4 spindlene og også matingen, som kan stilles variabelt opp til 15 m/min.
De er koblet sentralt på det kraftige og oversiktlige betjeningsbordet. Det er en ekstra bryter, som f.eks. kan styre et avtrekk, eller 5. aksel på MP365-varianten.
Høyde og bredde stilles inn manuelt med håndsveiv. Lettleste tellere med trinn på 1/10 mm gjør dette veldig enkelt.
Den manuelle innstillingen sikrer at maskinen er kraftig og ikke er like utsatt for driftsfeil. Innmatingsanlegget er lett å justere via en spake på siden av innmatingsbordet.
Alle justeringsanordninger finnes på den ene siden av maskinen, slik at den kan plasseres tett inntil en vegg, noe som igjen bidrar til å spare plass.
Tekniske data MP365 Femsidig høvel:
4 siders høvling: Maks. bredde 360mm, Høyde 160mm
2 siders høvling: Maks. bredde 410mm, Høyde 230mm
1 siders høvling: Maks. bredde 510mm, Høyde 230mm
Funksjoner og alternativer:
Antall horisontale kuttere: 2
Antall sidespindler: 3
Antall sponoppsamlertilkoblinger: 5
Visningsvindu: Ja
Matebord: innmatingsbord/utmatingsbord 1,9m/1,0m
Overkutter:
Diameter: 88mm
Bredde: 510mm
Effekt: 5,5kW (7,5Hk)
Rotasjonshastighet: 6000rpm.
Spontykkelse: 8mm
Maks. profildybde: 20mm
Underkutter:
Diameter: 72mm
Bredde: 410mm
Effekt: 4kW
Rotasjonshastighet: 6000rpm.
Spontykkelse: 8mm
Maks. profil dybde: 10mm
Sidekutterne:
Spindeldiameter: 30mm
Maks. høyde: 160mm
Maks. diameter: 160mm
Effekt: 3 kW
Rotasjonshastighet: 6000rpm.
Maks. profildybde: 30mm
Kutterhode i sidekutterne:
Knivhoder type: TB90
Diameter: 90mm
Høyde: 40mm
Rette kniver: HSS
Bladbredde: 50mm
Universalspindel:
Diameter: 30mm
Høyde: 130mm
Maks diameter: 200mm
Effekt: 3kW
Rotasjonshastighet: 3000, 6000, 9000rpm.
Tilt: 0°-270°
Matemotor:
Effekt: 0,75 kW (1Hk)
Matehastighet: 3-15m/min 50 Hz
Matevalser: 4 stål + 1 polyuretanruller, 5 polyuretanruller (valgfritt)
Mål og vekt:
Lengde: 3660mm
Bredde: 1125mm
Høyde: 1430mm
Vekt: 1.000kg
Fraktvekt: 1.120kg
Maskinstandarder og krav:
Total effekt: 19,25 kW
Elektriske krav 3-fase: 230V - 63AMP, 400V,20-32AMP
Diameter tilkobling sponoppsamler: 4 x 100 mm + 1 x 125 mm
Sikkerhetsstandarder: CE
